サンプル試作

多用な蒸着サンプルの試作ができます

蒸着サンプル

電子ビーム蒸着機EBWCシリーズ

EBWC蒸着機イメージ

EBWC蒸着機

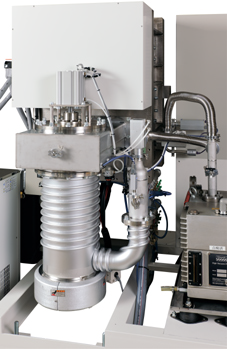

コンパクトなポンプ系イメージ

コンパクトなポンプ系

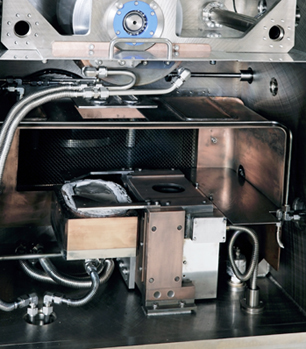

電子ビーム蒸発源イメージ

電子ビーム蒸発源

サンプル構造例(断面)
  • 片面蒸着
  • 両面多層蒸着
  • パターン蒸着

電子ビーム蒸着機EBWCシリーズで、Al,Ni,Cuその他の金属を様々な基材に蒸着することができます。
サンプル試作のご希望があれば、ご相談ください。
基材はプラスチックフィルムが好ましいですが、金属箔や紙等も対応いたします。

(1)片面蒸着
図に示すように、プラスチックフィルムにいろいろな金属を蒸着することができます。
(2)両面多層蒸着
裏面にも蒸着することで両面に蒸着することができます。
また、同じ面に繰り返し蒸着することで、多層膜を形成することが可能です。
(3)パターン蒸着
基材ロールの長さ方向に対して、ストライプ状の非蒸着部分を形成することが可能です。
また、任意形状の非蒸着部分を、スタンプ状に形成することもできます。
蒸着済サンプルの状態イメージ

蒸着済サンプルの状態

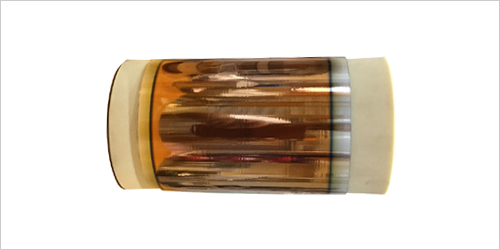

パターン蒸着フィルムイメージ

パターン蒸着フィルム

周辺装置

スリッター

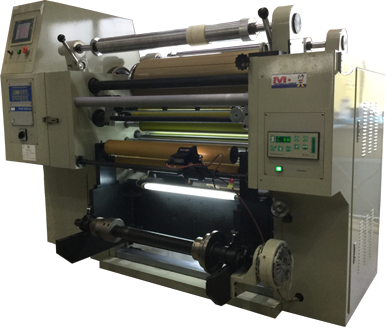

スリッターイメージ

基材フィルムの原反(広幅ロール)から、EBWCシリーズに合う幅にスリットする場合に使用します。
また、蒸着済ロールを、さらに狭い幅に加工する場合に使用します。
蒸着済ロールからフィルムを送り出し、連続的に任意幅でスリットしながら、上の巻取軸で細い幅のリールに巻取ります。

フィルムコンデンサ巻取機

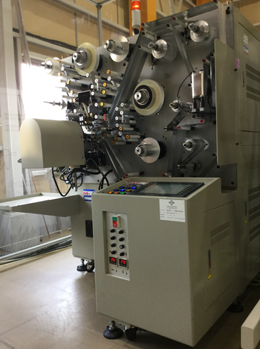

巻回型コンデンサ巻取機イメージ

巻回型コンデンサ巻取機
巻回型の動画

巻回型コンデンサ
積層型コンデンサ巻取機イメージ

積層型コンデンサ巻取機
積層型の動画

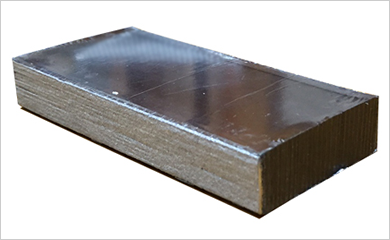

積層型コンデンサ
(1)巻回型コンデンサ巻取機
スリット済の細幅リールよりフィルムを引き出し、円筒状に規定長さを巻き取る巻取機です。
フィルムコンデンサの原型を作ることができる設備です。
(2)積層型コンデンサ巻取機
設備中央に配置された大径の巻取ロール状で大きくリング状に巻取ることで、何層にも重なった蒸着フィルムの大径リングができます。このリングを法線方向に切断することによって、不連続な蒸着フィルムを直方体状に積層したコンデンサの原型を作ることができます。

メタリコン(金属溶射)

メタリコンイメージ

メタリコン
メタリコンの動画

金属線材をアーク放電にて溶射することが可能な装置です。
フィルムに蒸着した蒸着膜より電極を引き出す場合などに利用されます。
溶射に使用する金属材料は、Zn,Sn、または合金が使用されます。
線材を変更する検討等、実験をすることも可能です。

環境試験装置(恒温恒湿槽)

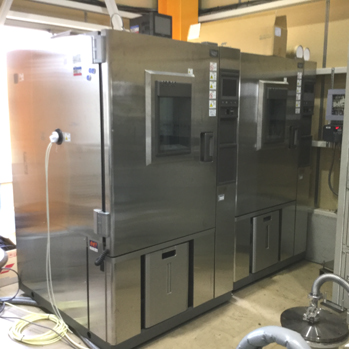

環境試験装置イメージ

環境試験装置
低温領域から恒温領域までの環境試験が可能です。
また、プログラムにより、冷熱サイクル試験等を行うことも可能です。
部品により通電が必要な場合、基本的には可能ですが、事前にご相談ください。

フィルムコンデンサの試作について

フィルムコンデンサの試作イメージ

フィルムコンデンサの試作について
弊社の試作設備を用いることで、フィルムコンデンサの試作が可能です。
電極材料の検討、フィルム基材の検討等に必要なサンプルが簡単に試作可能です。
また、新製品試作~評価を繰り返す場合などは、評価技術についても協力が可能です。
試作~評価分析~報告といった一連の業務の流れについて専門の技術者が担当することも可能で、お客様の会社の 一部門としての機能を果すことができます。

サンプル試作のお申し込みについて

サンプル試作をご希望のお客様は、お問い合せのメールフォームに必須事項とご相談内容をご記入いただき弊社まで送信願いします。 後日、担当者より返信メール、またはお電話を差し上げます。
